GPS-MP: GPS Komplettgeräte im Multipacgehäuse

GPS Komplettgeräte GPS/MP, GPS-MQ/F4/MP, GPS/LCD/MP und GPS-MQ/LCD/F4/MP im Multipacgehäuse

Unsere GPS Satellitenfunkuhr stellt Anwendern eine hochgenaue Zeit- und Frequenzreferenz zur Verfügung. Hohe Genauigkeit und die Möglichkeit des weltweiten Einsatzes rund um die Uhr sind die Haupteigenschaften dieses Systems, welches seine Zeitinformationen von den Satelliten des Global Positioning System empfängt.

Features

Garantie - Jahre: 3 RoHS konform
  • 2 Time-Trigger-Eingänge
  • Sekunden- und Minutenimpulse
  • LC-Display zur Konfiguration (nur .../LCD/... Modelle)
  • 2 RS-232-Schnittstellen
  • integriertes Netzteil (85 ... 264VAC)
  • Optional (nur .../F4/... Modelle):
    vier Frequenzausgänge
    2.048MHz direkt, 3.0Vss an 50 Ohm
    2.048MHz geschaltet, 3.0Vss an 25 Ohm
    10MHz direkt, 3.0Vss an 50 Ohm
    10MHz geschaltet, 3.0Vss an 25 Ohm
  • Störmelderelais, Wechselkontakt
  • Wird inklusive passender GPS Antenne, 20 Meter Standardkabel und Handbuch auf USB Stick geliefert




Produktbeschreibung

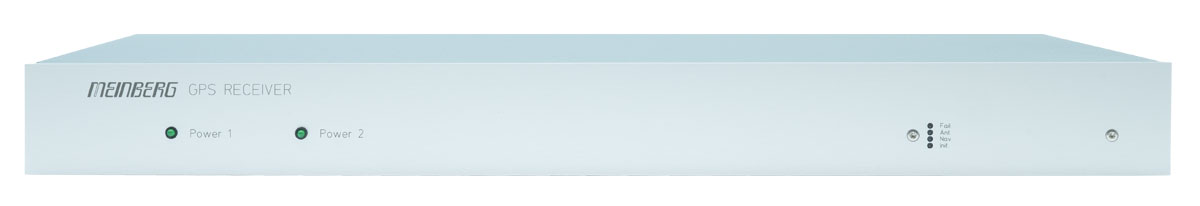

Unsere Komplettgeräte GPS//MP, GPS-MQ/F4/MP, GPS/LCD/MP und GPS-MQ/LCD/F4/MP sind betriebsbereit in einem 1HE Baugruppenträger aufgebaute GPS Empfänger.

Die Anbindung des Hauptoszillators an das GPS-System ermöglicht dieser Baugruppe die Generierung von festen und programmierbaren Normalfrequenzen mit hoher Genauigkeit und Stabilität. Verschiedene Oszillatoroptionen ermöglichen dabei die kosteneffiziente Realisierung unterschiedlicher Genauigkeitsanforderungen.

Der Impulsgenerator des Moduls erzeugt feste Impulse zum Minuten- und Sekundenwechsel und verfügt optional über vier frei programmierbare Ausgänge. Die Ausgabe der Impulse ist mit der UTC-Sekunde synchronisiert.

Für die Ausgabe von Zeittelegrammen stehen bis zu vier unabhängige serielle Schnittstellen zur Verfügung. Die ASCII-Telegramme beinhalten Informationen über Uhrzeit, Datum und Status des GPS-Empfängers.

Über zwei Eingänge können beliebige Ereignisse zeitlich festgehalten werden. Diese Capture-Ereignisse werden im Display angezeigt (bei LCD Modellen) und können über eine der serielle Schnittstellen ausgegeben werden. Das bei den LCD-Modellen in die Frontplatte integrierte LC-Display zeigt in verschiedenen Menüs Informationen über den GPS-Empfänger an und dient gleichzeitig in Verbindung mit vier Tastern zur Parametrierung der Baugruppe.

Die .../F4/... Varianten sind mit E1/T1-Frequenzausgängen ausgerüstet und werden weltweit in Telekommunikationslösungen eingesetzt.

Für die Konfiguration und Überwachung der Meinberg GPS-Systeme steht die Windows-Software GPSMON zur Verfügung.



Eigenschaften

Empfängertyp 12 Kanal GPS C/A-Code Empfänger
Statusanzeigen Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist.
Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist.
Antennentyp Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht.
Display Optionales LC-Display, 2 x 40 Zeichen, beleuchtet
Bedienelemente Die Konfigurierung des Gerätes erfolgt über das mitgelieferte Monitorprogramm, das über die Schnittstelle COM0 in der Frontplatte angeschlossen wird. nur ../LCD/.. Die Konfigurierung des Gerätes erfolgt über das frontseitige 2x40 Zeichen Display oder über ein Monitorprogramm, das über die rückseitige Schnittstelle COM0 angeschlossen wird.
Synchronisationszeit Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten

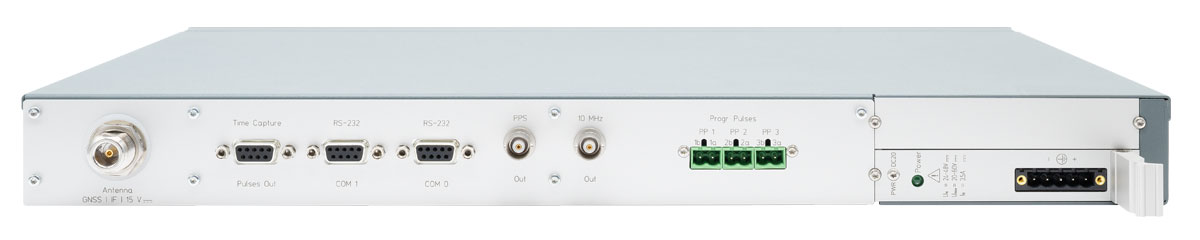

Schnittstellen Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar
Serielle Telegrammausgabe Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud
Datenformat: 7E1, 7E2, 7N2, 7O1, 7O2, 8E1, 8N1, 8N2, 8O1
Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, Sysplex, RACAL, NMEA0183 (RMC,GGA,ZDA), Meinberg GPS, COMPUTIME, ION oder Capture-Telegramm
Time-Trigger-Eingänge Auflösung 100ns, Triggerung über fallende TTL-Flanke
Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle
Antennenanschluss N-Norm Buchse
Backup-Batterietyp Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM
Lebensdauer der Lithiumbatterie: min. 10 Jahre
Unterstützte Zeitstring-Format Meinberg Standard Zeitstring, Uni Erlangen Zeitstring, SYSPLEX-Timer, NMEA, Computime, ABB-SPA, SAT, Arbiter
Firmware Flash-EPROM, Bootstrap Loader
Gehäuseform 1HE Baugruppenträger Schroff Multipac
Netzteil Standard-Netzteil:
85 ... 264VAC, 47 ... 63Hz
Andere Netzteile (auch für DC Stromversorgung) sind möglich.
Abmessungen 485mm x 45mm x 305mm
Schutzart IP20
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Lieferumfang Im Lieferumfang enthalten sind 20 m GPS-Antennenkabel (RG58) und unsere GPS-Antenne inkl. Konvertereinheit.
Garantie 3 Jahre Herstellergarantie
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
