ProduktinformationenPowerline Frequency Monitoring - Überwachung der Frequenz in Stromleitungen
Millihertz Auflösung
Das FDM Modul verwendet ein GPS synchronisiertes 10 MHz Signal als Referenz und berechnet einen gleitenden Durchschnittswert über entweder 100 ms oder 1 s. Zusätzlich sind weitere Netzfrequenz bezogene Messungen vorhanden, wie die Frequenzabweichung - die Differenz zwischen der aktuellen Frequenz und der nominalen Frequenz 50 oder 60 Hz -, die Netzzeit - eine separate Zeitbasis die durch die Nutzung der GPS Zeit initialisiert wird und basiert dann weiter auf der 50/60 Hz Frequenz -, die Zeitabweichung - die Differenz zwischen der Netzzeit und der Referenzzeit (GPS Zeit). Die Auflösung der Frequenzmessungen beträgt 0,001 Hz.
Umfangreicher Eingangsspannungsbereich
Das FDM Modul akzeptiert einen Eingangsspannungsbereich von 70 - 270 V AC.
Webbasierende Visualisierung der Daten

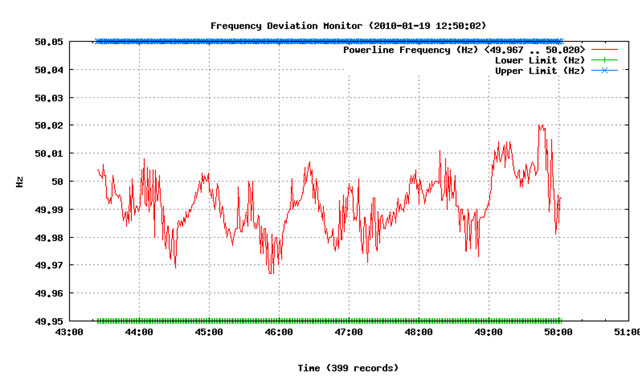

Die Netzfrequenzmessungen können im PNG Format in einem sich konstant aktualisierenden Diagramm dargestellt werden, welches leicht auf Webseiten anderer Systeme eingebettet werden kann, oder das direkt auf dem LANTIME Zeitserver als schnelle Referenz abrufbar ist.
Übertragung der FDM Messdaten an das Netzwerk
Die FDM Software im LANTIME FDM Modul übermittelt die FDM Messdaten zu den Empfängern im Netzwerk, den Datenerfassungssystemen und/oder den in Kontrollräumen vorhandenen Wand-Displays. Das LANTIME FDM System ermöglicht zwei LANTIME Zeitservern jedem empfangenden Netzwerk Host eine redundante Datenversorgung zu liefern. Sollte eine LANTIME Einheit ausfallen, übernimmt automatisch der zweite LANTIME Zeitserver, so wird sichergestellt, dass der Receiver immer mit den neuesten Daten aktualisiert wird.
Daten werden über eine TCP Verbindung an bis zu 15 verschiedene IP Adressen pro LANTIME Einheit gesendet. Die Standardeinstellung "TCP port 1001" kann individuell für jeden Empfänger oder Display geändert werden. Dadurch wird einem zentralen Datenerfassungsserver ermöglicht, FDM Daten von unendlich vielen LANTIME Einheiten zu empfangen. Dieses bietet eine sehr redundante Lösung, da Daten von zwei redundanten LANTIME Messgerätsystemen parallel empfangen werden können. Somit wird sichergestellt, dass Daten trotz Ausfall eines Messgerätes in die Datenbank geschrieben werden. Ferner vereinfacht es das Konfigurieren von verteilten Messsystemen, bei denen eine Applikation Daten von einer großen Anzahl LANTIME FDM Systemen empfängt, die an mehreren verschiedenen Orten installiert sind
Das Implementieren von FDM Messungen in Ihre eigenen Anwendungen ist einfach - lauschen Sie den reinkommenden TCP Netzwerkverbindungen von LANTIME Geräten. Die LANTIME FDM Software wird versuchen eine Verbindung zu einer Liste von gezielten IP Adressen aufzubauen. Sollte ein konfigurierter Empfänger den Verbindungsversuch nicht akzeptieren oder gar unerreichbar sein, wird die FDM Software periodisch versuchen erneut eine Verbindung aufzubauen.
Daten können in verschiedenen Formaten bereitgestellt werden - In zwei determinierten Zeichenketten und in benutzerspezifisch konfigurierbaren Zeichenketten (können alle Standardwerte beinhalten), oder optional mit einem statischen Text kombiniert. Aktualisierte Daten werden am Anfang von jeder Sekunde übermittelt (sendet die Daten der letzten Sekunde).
Das Standard Datenformat enthält folgende Werte:
- Netzfrequenz (FF.xxx Hz)
- Frequenzabweichung (±FF.xxx Hz)
- Referenzzeit (HH:MM:SS)
- Netzzeit (HH:MM:SS.mmm)
- Zeitabweichung (±MM:SS.mmm)
Das erweiterte Datenformat beinhaltet alle Informationen aus dem Standard Format und 9 zusätzliche intermediäre Netzfrequenzmessungen in Intervallen von 100 ms gemessen.
Das benutzerspezifische Format kann für jeden konfigurierten Receiver, oder einer Empfängergruppe individuell definiert werden. Es ist auch möglich in voreingestellten Intervallen automatisch zwischen zwei Formaten zu wechseln, so kann zum Beispiel eine Konfiguration eingestellt werden, die in kontinuierlich wiederholenden Sequenzen die aktuelle Netzfrequenz für 10 Sekunden sendet, danach die Netzzeit für 5 Sekunden sendet und dann den Wert der Zeitabweichung für 5 Sekunden sendet.
Zur Zeit sind zwei Wand-Display Modelle verfügbar die zur FDM Daten Darstellung konfiguriert werden können:
DU35K/FDM/ND
Eine "Drei Zeilen Konfiguration", um drei verschiedene Messungen gleichzeitig anzeigen zu können.Jede Zeile kann so eingestellt werden, dass jeweils eine andere Messung angezeigt wird. Dieses dreizeilige Display liefert eine platzsparende Anzeige für drei aktuelle Messungen. Das DU35K Display erfordert das Standard FDM Format. Mithilfe des Display Menüs und den auf der Rückseite vorhandenen Bedienknöpfen können Sie auswählen, welche Messungen welcher Displayzeile zugeordnet werden sollen.

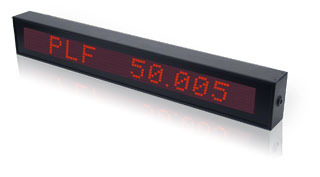

DU70/FDM/ND
Ein einzeiliges Display mit automatischer Anzeigen - Umschaltfunktion. Das 1-Zeilen Display kann so konfiguriert werden,
dass der Anzeigeninhalt periodisch geändert wird, idem die Anzeige zwischen verschiedenen Werten wie Netzfrequenz,
Zeitabweichung, Referenzzeit, etc. umschaltet. Durch eine Kombination von statischem Text und Platzhaltern für
verschiedene FDM Werte, kann der Anzeigeninhalt auf dem LANTIME/FDM konfiguriert werden.
Zum Beispiel:
"PLF %PLFREQ" würde "PLF 50.005" auf dem Display anzeigen, welches einer Netzfrequenz von 50.005 Hz entspricht.
Die Datenquelle kann zusätzlich angezeigt werden, wenn ein benutzerspezifisches Format wie "[A] % PLTDEV" auf dem
primären LANTIME definiert wird und auf der Backup Einheit "[B] %PLTDEV".
Eine redundante Datenanzeige kann erreicht werden, wenn einem System von mehreren LANTIME Einheiten, ein weiteres Display zugefügt wird. Da das Display nur eine TCP Verbindung unterstützt, übermittelt der LANTIME der es als erstes schafft eine Verbindung zum Display aufzubauen, die Daten. Die Backup Systeme versuchen weiterhin periodisch eine Verbindung zum Display aufzubauen. Sobald die aktive Datenversorgung ausfallen sollte, kann das Display wieder eine neue Verbindung empfangen und akzeptiert die Verbindung des Backup - Systems.
Manuell synchronisierte Werte der Zeitabweichung
Um die Werte der Zeitabweichung auf mehreren LANTIME Einheiten zu synchronisieren, kann der Endabnehmer den Wert der Zeitabweichung auf einen beliebigen Wert festlegen. Entweder mit einer SSH Verbindung via SCP oder FTP File Transfer, oder mit SNMP.
Archivierung von Messprotokolldaten
Gemessene Werte werden auf dem LANTIME als Datei auf einer RAM Disk gespeichert. Dort stehen sie für den Transfer zur langfristigen Speicherung mit FTP oder SCP zur Verfügung.
Automatische Überwachung der Netzfrequenz
Für die Netzfrequenz kann ein minimaler und ein maximaler Grenzwert definiert werden, d.h. erkennt das LANTIME Gerät das der gemessene Netzfrequenzwert außerhalb des definierten Grenzwertbereichs ist, wird automatisch eine Alarmnachricht (per E-Mail, syslog, SNMP traps) gesendet. Es kann auch ein Trigger zur Benachrichtigung von anderen Events wie GPS Empfangsverlust, Reboot und Konfigurationsänderungen festgelegt werden.
Vollständiger SNMP V1, V2c und V3 Support
Alle FDM Werte können mit SNMP GET Befehlen abgerufen werden. Zusätzlich bietet das LANTIME Benachrichtigungssystem die Möglichkeit bis zu drei SNMP-trap-Empfänger so zu definieren, dass sie SNMP traps empfangen sobald die Netzfrequenz vom festgelegten Grenzwertbereich abweicht. Andere SNMP Objekte liefern Informationen über den GPS Synchronisationsstatus, den NTP Status und von allgemeinen Systemparametern wie CPU Auslastung, Netzwerkverkehr und vieles mehr.
Meinberg FDM Produktreihe
Modul zur Frequenzüberwachung (FDM)
Network Time Servers available with integral

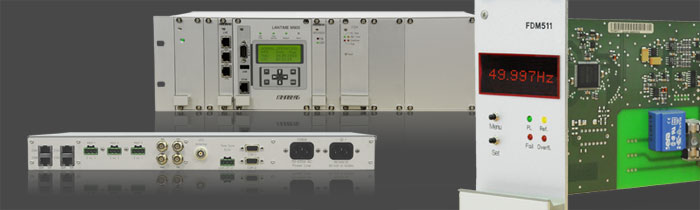

Vorhandene Netzwerk Zeitserver mit integriertem FDM Modul:
Netzwerk-Displays mit FDM Unterstützung:
Das FDM Modul ist eine kosteneffektive, starke und robuste Lösung zur Überwachung und Aufzeichnung der Netzfrequenzleistung. Es ermöglicht dem Benutzer Benachrichtigungen zu empfangen, sobald die Netzfrequenz nicht mehr im determinierten Grenzwertbereich arbeitet und das einfache Speichern von Messdaten um rechtliche Anforderungen erfüllen zu können.

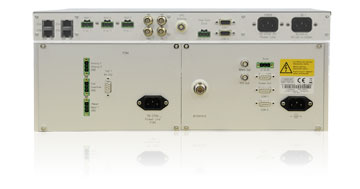

Das FDM Modul ist als Option für Meinberg LANTIME M300 und M900 Produkte konzipiert. Jeder Zeitserver der mit dem FDM Modul ausgestattet ist bietet ein komplettes Meinberg Feature Set, mit einer sehr genauen und zuverlässigen GPS synchronisiertem Stratum 1 NTP Zeit und redundanten Netzwerkschnittstellen.
Alle FDM Produkte unterstützen 50Hz und 60Hz Netzfrequenzen!
