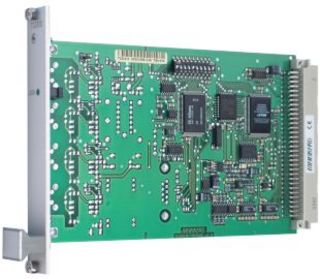

TCG510: Zeitcode-Generator (Europakarte)

IRIG oder AFNOR Zeitcode-Generator mit verschiedenen Ausgangssignalen

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: TCR180

Features

Garantie - Jahre: 2 RoHS konform
  • Unmodulierte Ausgänge mit TTL-, RS232- und RS422-Pegel
  • LED Statusanzeige
  • Zeitinformationen im IRIG-A/B oder AFNOR Format
  • Ansteuerung durch GPS161/GPS163/GPS167 oder PZF509
  • Hochgenauer Sinusträger für modulierten Ausgang
  • Optional mit onboard 4-fach Verteilung




Produktbeschreibung

Die Europakarte TCG510 dient der Erzeugung von Zeitcodes im IRIG oder AFNOR Format, und wurde speziell für den Einsatz mit den Meinberg Satellitenfunkuhren GPS161, GPS163 und GPS167 sowie dem DCF77 Korrelationsempfänger PZF509 entwickelt. Neben dem digital erzeugten, amplitudenmodulierten Code wird parallel auch der unmodulierte DC-Pegel IRIG bzw. AFNOR Code von der Karte bereitgestellt. Zur Gewinnung des 1kHz oder 10kHz Sinusträgers und des internen Zeitrasters wird die hochstabile 10MHz Referenz der angeschlossenen Funkuhr verwendet. Für besondere Anwendungen kann die Karte aber auch mit einem eigenen freilaufenden Oszillator ( TCXO, OCXO ) ausgestattet werden. Weitere für den Betrieb notwendige Signale sind ein synchroner Sekundenimpuls (PPS) und ein serielles RS232-Zeittelegramm.


Eigenschaften

Statusanzeigen Synchronstatus des Zeitcodegenerators durch LED angezeigt
Eingangssignale Positiver Sekundenimpuls (TTL-Pegel)
serielles Zeittelegramm (RS232-Pegel)
Frequenzeingänge 10MHz Oszillatortakt (TTL-Pegel)
PWM-Zeitcode-Ausgang TTL an 50 Ohm (high- und low-aktiv)
RS232 (high- und low-aktiv)
RS422
Open-Drain Transistorausgang
AM-Zeitcode-Ausgang AM-Sinussignal:
IRIG: 3Vss (MARK), 1Vss (SPACE) an 50 Ohm
AFNOR: 2.17Vss (MARK), 0.688Vss (SPACE) an 50 Ohm
Unterstützte Zeitcode-Formate A002: 1000pps, PWM-DC-Signal, kein Träger, BCD time of year
A132: 1000pps, AM-Sinussignal, 10 kHz Trägerfrequenz, BCD time of year
A003: 1000pps, PWM-DC-Signal, kein Träger, BCD time of year, SBS time of day
A133: 1000pps, AM, 10kHz Sinusträger, BCD time of year, SBS time of day
B002: 100pps, PWM-DC-Signal, kein Träger, BCD time of year
B122: 100pps, AM-Sinussignal, 1 kHz Trägerfrequenz, BCD time of year
B003: 100pps, PWM-DC-Signal, kein Träger, BCD time of year, SBS time of day
B123: 100pps, AM, 1kHz Sinusträger, BCD time of year, SBS time of day
IEEE1344: Code. lt. IEEE1344-1995, 100pps, AM-Sinussignal, 1kHz Träger, BCD time of year, SBS time of day, IEEE1344 Erweiterungen für Datum, Zeitzone, Sommer/Winterzeit und Schaltsekunde im Control Funktions Segment
AFNOR: Code lt. NFS-87500, 100pps, AM-Sinussignal, 1kHz Träger, BCD time of year, vollständiges Datum, SBS-Time of Day
Abmessungen der Frontplatte 4TE/3HE (20mm x 128mm)
Elektr. Anschlüsse 64-polige VG-Leiste DIN 41612 BNC-Koaxial-Buchse für den Sinusausgang auf Wunsch in der Frontplatte
Betriebsspannung +5 V DC
Stromaufnahme ca. 300mA
Platinentyp Europakarte
Platinenformat 160 mm x 100 mm, 1,5 mm Epoxy
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Optionen Vierfach Verteilung des modulierten Ausgangs
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
