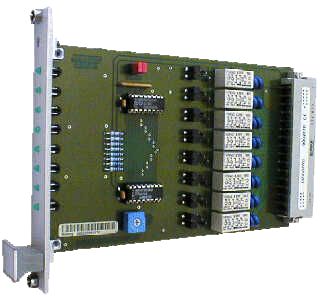

IMS - Modulare SynchronisationREL8: Schaltkarte mit 8 Relaisausgängen
Features
- Keine Änderung der Schaltzustände bei Betriebsspannungsausfall
- Schaltzustände über LEDs kontrollierbar
- Überspannungsschutz in den Ausgängen
- 8 bistabile Relaisausgänge mit je 50 Watt Schaltleistung
Produktbeschreibung
Eigenschaften
| Statusanzeigen | 8 LEDs für Schaltzustandskontrolle |
| Serielle Telegrammausgabe | Ansteuerung über I2C-Bus-Schnittstelle Die Schaltkarte kann über eine Funkuhr UA509P oder Funkuhr UA509 mit spezieller Software angesteuert werden. Auf diese Weise können mit zwei Schaltkarten bis zu 16 zusätzliche Ausgänge für die UA509P realisiert werden bzw. 8 Ausgänge für die UA509 |
| Relaisausgänge | 8 Umschaltkontakte, max. 50W Schaltleistung Überspannungsschutz durch Varistoren in allen Ausgängen (Umax = 250V) |
| Abmessungen der Frontplatte | 4TE/3HE (20mm x 128mm) |
| Elektr. Anschlüsse | 48-polige VG-Leiste DIN 41612 |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | typ. 100mA, max. 450mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
