GPS167MP: GPS Komplettgeräte im Multipacgehäuse
Features
- 2 Time-Trigger-Eingänge
- Sekunden- und Minutenimpulse
- LC Display zur Konfiguration (nur .../LCD/... Modelle)
- 2 RS-232-Schnittstellen
- integriertes Netzteil (85 ... 264VAC)
- Optional (nur .../F4/... Modelle):
vier Frequenzausgänge
2.048MHz direkt, 3.0Vss an 50 Ohm
2.048MHz geschaltet, 3.0Vss an 25 Ohm
10MHz direkt, 3.0Vss an 50 Ohm
10MHz geschaltet, 3.0Vss an 25 Ohm - Störmelderelais, Wechselkontakt
- Wird inklusive passender GPS Antenne, 20 Meter Standardkabel und Handbuch auf USB Stick geliefert
Produktbeschreibung

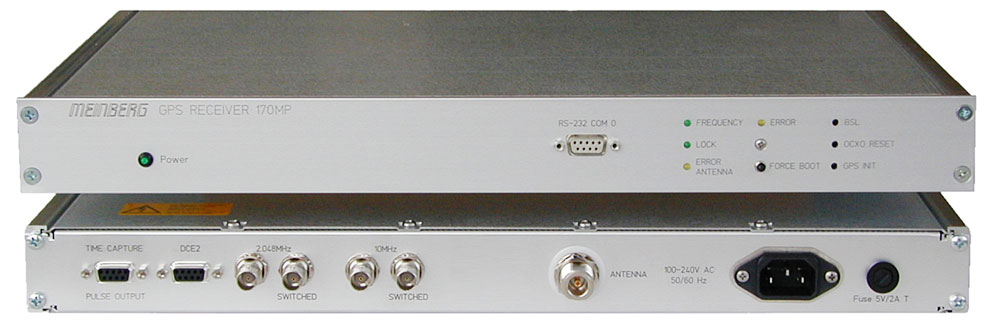

Unsere Komplettgeräte GPS167/MP, GPS167-MQ/F4/MP, GPS167/LCD/MP und GPS167-MQ/LCD/F4/MP sind betriebsbereit in einem 1HE Baugruppenträger aufgebaute GPS Empfänger.Die Anbindung des Hauptoszillators an das GPS-System ermöglich der Baugruppe GPS167 die Generierung von festen und programmierbaren Normalfrequenzen mit hoher Genauigkeit und Stabilität. Verschiedene Oszillatoroptionen ermöglichen dabei die kosteneffiziente Realisierung unterschiedlicher Genauigkeitsanforderungen.
Der Impulsgenerator des Moduls erzeugt feste Impulse zum Minuten- und Sekundenwechsel und verfügt optional über drei frei programmierbare Ausgänge. Die Ausgabe der Impulse ist mit der UTC-Sekunde synchronisiert.
Für die Ausgabe von Zeittelegrammen stehen bis zu vier unabhängige serielle Schnittstellen zur Verfügung. Die ASCII-Telegramme beinhalten Informationen über Uhrzeit, Datum und Status des GPS-Empfängers.
Über zwei Eingänge können beliebige Ereignisse zeitlich festgehalten werden. Diese Capture-Ereignisse werden im Display angezeigt (bei LCD Modellen) und können über eine der serielle Schnittstellen ausgegeben werden. Das bei den LCD-Modellen in die Frontplatte integrierte LC-Display zeigt in verschiedenen Menüs Informationen über den GPS-Empfänger an und dient gleichzeitig in Verbindung mit vier Tastern zur Parametrierung der Baugruppe.
Die .../F4/... Varianten sind mit E1/T1-Frequenzausgängen ausgerüstet und werden weltweit in Telekommunikationslösungen eingesetzt.
Für die Konfiguration und Überwachung der Meinberg GPS-Systeme steht die Windows-Software GPSMON zur Verfügung.
Eigenschaften
Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
Statusanzeigen | Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist. Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist. |
Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
Display | LC-Display, 2 x 40 Zeichen, beleuchtet |
Bedienelemente | Die Konfigurierung des Gerätes erfolgt über das mitgelieferte Monitorprogramm, das über die Schnittstelle COM0 in der Frontplatte angeschlossen wird. nur ../LCD/.. Die Konfigurierung des Gerätes erfolgt über das frontseitige 2x40 Zeichen Display oder über ein Monitorprogramm, das über die rückseitige Schnittstelle COM0 angeschlossen wird. |
Synchronisationszeit | Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten |
Schnittstellen | Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar |
Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, Sysplex-1, RACAL, NMEA 0183 (RMC, GGA, ZDA), Meinberg GPS, Computime, ION/ION Blanked, IRIG-J, Freelance, 6021, oder Capture-Telegramm |
Time-Trigger-Eingänge | Auflösung 100ns, Triggerung über fallende TTL-Flanke Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle |
Antennenanschluss | N-Norm Buchse |
Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
Unterstützte Zeitstring-Format | Meinberg Standard Zeitstring, Uni Erlangen Zeitstring, SYSPLEX-Timer, NMEA, Computime, ABB-SPA, SAT, Arbiter |
Firmware | Flash-EPROM, Bootstrap Loader |
Gehäuseform | 1HE Baugruppenträger Schroff Multipac |
Netzteil | Standard-Netzteil: 85 ... 264VAC, 47 ... 63Hz Andere Netzteile (auch für DC Stromversorgung) sind möglich. |
Abmessungen | 485mm x 45mm x 305mm |
Schutzart | IP20 |
Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
Lieferumfang | Im Lieferumfang enthalten sind 20 m GPS-Antennenkabel (RG58) und unsere GPS-Antenne inkl. Konvertereinheit. |
Garantie | 2 Jahre Herstellergarantie |
