GPS170SV: GPS Satellitenempfänger (Europakarte)

Aufgrund der Vielzahl unterschiedlicher Ein-/Ausgänge einsetzbar für verschiedenste Synchronisationsaufgaben und die zeitliche Erfassung von Ereignissen.

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Dieses Produkt wurde ersetzt durch: GPS/SV

Features

Garantie - Jahre: 2 RoHS konform
  • Sekunden- und Minutenimpulse
  • 2 Time-Trigger-Eingänge
  • 2 RS-232-Schnittstellen
  • Störmeldeausgang
  • Optionaler DDS-Frequenzsynthesizer
  • DCF77-Simulation
  • Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
  • Galvanische Trennung des Antennenkreises
  • Normalfrequenzausgänge
  • Flash-EPROM mit Bootstrap Loader
  • Optional bis zu 4 serielle Schnittstellen
    3 programmierbare Schaltausgänge
    Zeitcode-Generator (IRIG-B, AFNOR)
  • Wird inklusive passender GPS Antenne, 20 Meter Standardkabel und Handbuch auf USB Stick geliefert
  • GPS170SV - Vorgängermodelle:

    GPS167SV :: GPS Satellitenempfänger (Europakarte)




Produktbeschreibung

Die Anbindung des Hauptoszillators an das GPS-System ermöglich der Baugruppe GPS170SV die Generierung von festen und optional programmierbaren Normalfrequenzen mit hoher Genauigkeit und Stabilität. Verschiedene Oszillatoroptionen ermöglichen dabei die kosteneffiziente Realisierung unterschiedlicher Genauigkeitsanforderungen.

Der Impulsgenerator des Moduls erzeugt feste Impulse zum Minuten- und Sekundenwechsel und verfügt optional über drei frei programmierbare Ausgänge. Die Ausgabe der Impulse ist mit der UTC-Sekunde synchronisiert.

Für die Ausgabe von Zeittelegrammen stehen bis zu vier unabhängige serielle Schnittstellen zur Verfügung. Die ASCII-Telegramme beinhalten Informationen über Uhrzeit, Datum und Status des GPS-Empfängers.

Über zwei Eingänge können beliebige Ereignisse zeitlich festgehalten werden. Diese Capture-Ereignisse können über eine der serielle Schnittstellen ausgegeben werden.

Die Parametrierung der Baugruppe erfolgt über die mitgelieferte Monitorsoftware.


Eigenschaften

Empfängertyp 6 Kanal GPS C/A-Code Empfänger
Statusanzeigen Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist.
Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist.
Antennentyp Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht.
Synchronisationszeit Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten
Frequenzausgänge 10 MHz, 1 MHz, 100 kHz, TTL-Pegel
Genauigkeit ±5·10E-9 (Zeitbasis TCXO), nach Synchronisation und 20 Minuten Betriebszeit (andere Oszillatoren als Option, siehe Oszillatorliste)
Pulsausgänge Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms
Genauigkeit der Ausgangspulse Abhängig von Oszillatoroption:
< ±250ns (TCXO, OCXO LQ)
< ±100ns (OCXO MQ, OCXO HQ, OCXO-DHQ, Rubidium)
Schnittstellen Zwei unabhängige serielle RS-232 Schnittstellen, menügeführt einstellbar
Serielle Telegrammausgabe Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud
Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2
Zeittelegramm: Meinberg Standard-Telegramm, SAT, Uni Erlangen (NTP), SPA, Sysplex-1, RACAL, NMEA 0183 (RMC, GGA, ZDA), Meinberg GPS, Computime, ION/ION Blanked, IRIG-J, Freelance, 6021, oder Capture-Telegramm
DCF77-Emulation DCF77-Simulation, TTL-Pegel
Schaltausgänge Optional:
Für drei TTL Ausgänge sind die folgenden Betriebsmodi getrennt einstellbar:
- frei programmierbare zyklische oder feste Impulse
- Timermodus; drei 'ON'- und drei 'OFF'-Zustände pro Tag und Kanal programmierbar
Die Schaltzustände sind für alle Ausgänge invertierbar, die Impulslängen einstellbar im 10ms-Raster zwischen 10ms und 10s.
Die Impulsausgabe ist für alle Kanäle gemeinsam einstellbar auf 'always' oder 'ifsync'.
Unterstützte Zeitcode-Formate Optional:
IRIG B002, B122, B003, B123 B006, B126, B007, B127, IEEE1344 oder AFNOR:
- AM-Sinussignal: 3Vss (MARK), 1Vss (SPACE) an 50 Ohm
- TTL-Pegel
Time-Trigger-Eingänge Auflösung 100ns, Triggerung über fallende TTL-Flanke
Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle
Störmeldeausgang Synchronzustand der Baugruppe, TTL high-Pegel wenn synchron

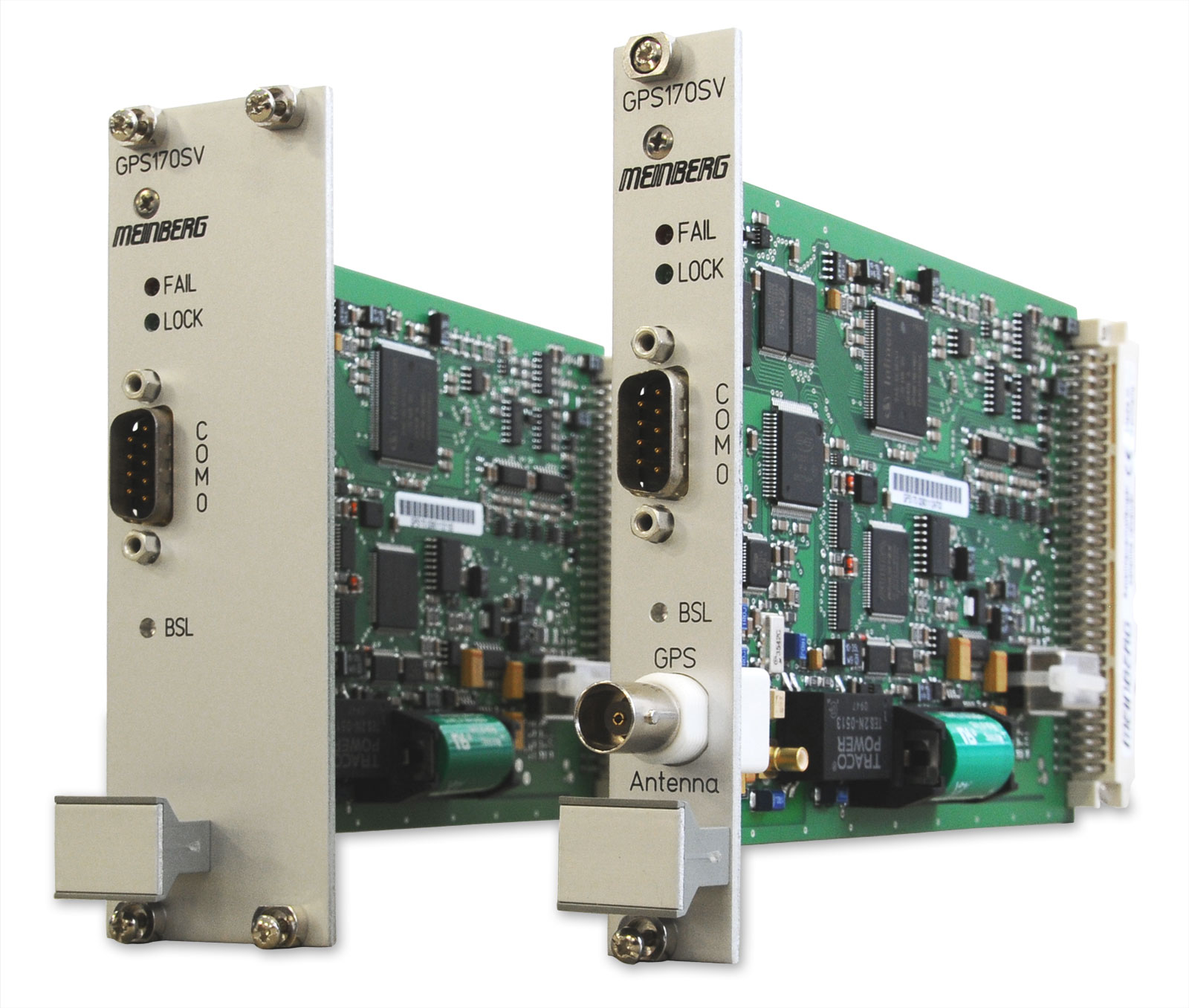

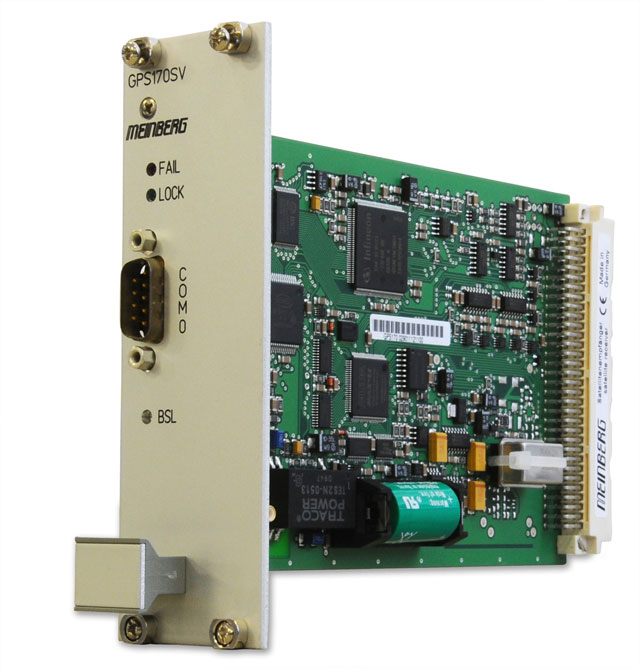

Abmessungen der Frontplatte 8TE/3HE (40mm x 128mm)

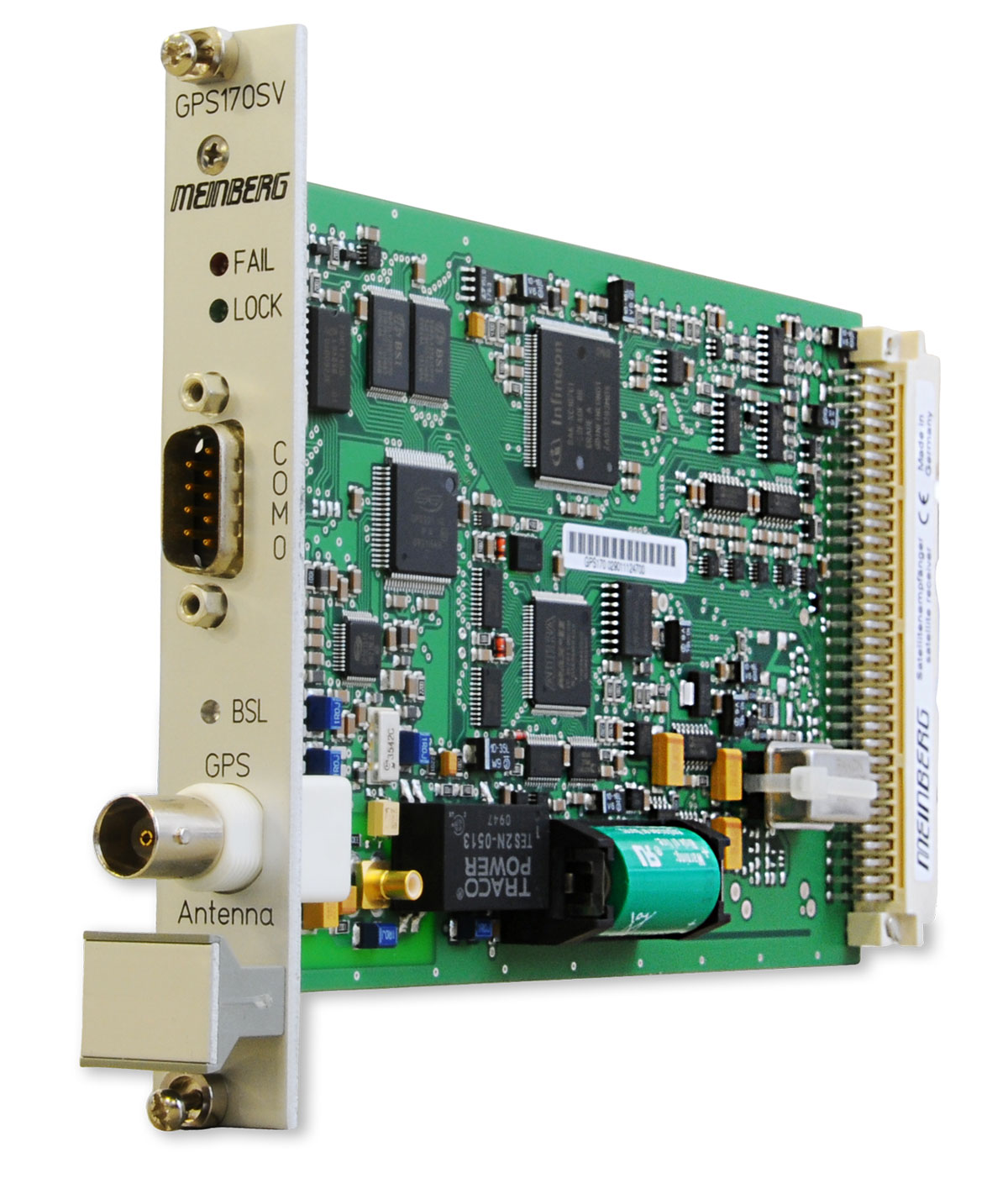

Optional: 4TE/3HE (20mm x 128mm)
Elektr. Anschlüsse 64-polige VG-Leiste DIN 41612
Antennenanschluss SMB-Subminiatur-Koaxial-Stecker
Option: BNC-Koaxial-Stecker in der Frontplatte
Backup-Batterietyp Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM
Lebensdauer der Lithiumbatterie: min. 10 Jahre
Kabeltyp Koaxialkabel RG58 für Innen-/Außenmontage (SMB-, N-Norm-Steckverbinder)
Betriebsspannung +5 V DC
Firmware Flash-EPROM, Bootstrap Loader
Stromaufnahme +5V 1,1 A bis 1,4 A (Oszillatorabhängig)
Platinentyp Europakarte
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Optionen Frequenzsynthesizer 1/8 Hz bis 10 MHz (TTL, Sinus 1,5Veff, Open-Drain)
Optional bis zu 4 serielle Schnittstellen, 3 programmierbare Schaltausgänge und Zeitcode Generator (IRIG-B, AFNOR)
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
