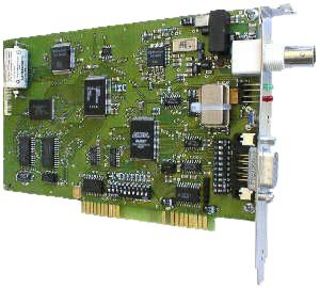

IMS - Modulare SynchronisationGPS167PC: GPS Rechner-Funkuhr (ISA-Bus)
Features
- IBM PC/XT/AT-Schnittstelle
- 2 Time-Trigger-Eingänge
- Sekunden- und Minutenimpulse
- Interruptfähig
- RS-232-Schnittstelle
- Einstellbare Basisadresse
- DCF77-Simulation
- Mitgelieferte GPSANTv2-Antenne ermöglicht durch Downconverter-Technologie lange Übertragungsstrecken von bis zu 1100 m
- Galvanische Trennung des Antennenkreises
- Treiber Software für die meisten Betriebssysteme
- Flash-EPROM mit Bootstrap Loader
Produktbeschreibung
Eigenschaften
| Empfängertyp | 6 Kanal GPS C/A-Code Empfänger |
| Statusanzeigen | Fail-LED zeigt an, dass das interne Zeitraster noch nicht synchronisiert wurde oder dass ein Systemfehler aufgetreten ist. Lock-LED zeigt an, dass eine Positionsbestimmung durchgeführt wurde und dass die Satellitenfunkuhr synchron zum GPS-System ist. |
| Antennentyp | Mitgelieferte GPSANTv2 GPS-Antenne mit spezieller Downkonverter-Technik, die eine Absetzung von max. 300 m mit RG58-Kabel, max. 700 m mit RG213-Kabel und max. 1100 m H2010 Ultraflex-Kabel ermöglicht. |
| Synchronisationszeit | Max. 1 Minute im Normalbetrieb
Max. 25 Minuten (Durchschnitt 12 Minuten) bei Erstinbetriebnahme oder fehlenden Satellitedaten |
| Pulsausgänge | Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms |
| Genauigkeit der Ausgangspulse | < ± 250ns |
| Schnittstellen | Eine serielle RS232-Schnittstelle, einstellbar |
| Datenformat der Rechnerschnittstelle | IBM PC/XT/AT-Bus Binär, byteseriell Kompatibel zur Meinberg Rechnerfunkuhr PC32 |
| Serielle Telegrammausgabe | Baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200 Baud Datenformat: 7N2, 7E1, 7E2, 8E1, 8N1, 8N2 Ausgabetelegramm: 32 ASCII-Zeichen mit Datums-, Zeit- und Statusinformationen |
| Time-Trigger-Eingänge | Auflösung 100ns, Triggerung über fallende TTL-Flanke Ausgabe des Trigger-Ereignisses über RS232-Schnittstelle |
| Elektr. Anschlüsse | BNC-Antennenbuchse 9-polige Sub-Min-D-Buchse |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis und Speicherung der Almanach-Daten im RAM Lebensdauer der Lithiumbatterie: min. 10 Jahre |
| Betriebsspannung | +5V, ca. 300mA +12V, ca. 200mA |
| Platinentyp | Kurze Slotkarte für 8 Bit- oder 16 Bit-Steckplatz |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Optionen | Treiberprogramme für NetWare ab 3.1x, Windows NT und OS/2 Zweite unabhängige RS232-Schnittstelle Normalfrequenzausgang 10MHz |
