FM614: DCF77 Feldstärkemessgerät (mit Akku)

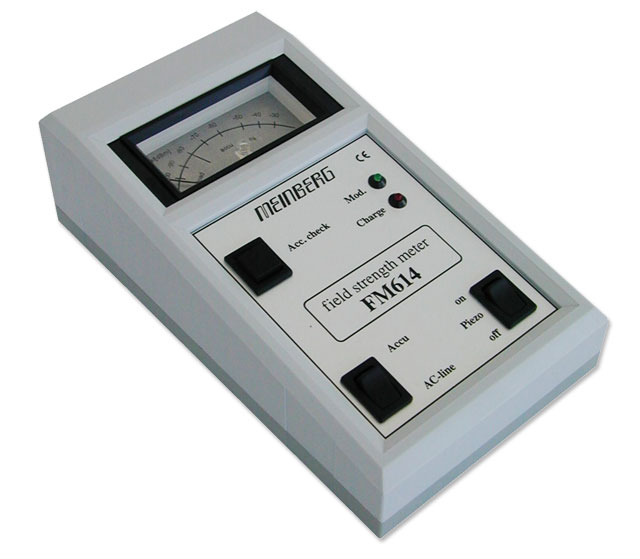

DCF77 Feldstärkemessgerät FM614

End Of Life Hinweis

Dieses Produkt ist nicht mehr erhältlich bzw. wurde ersetzt. Wir leisten natürlich weiterhin Support für die bereits ausgelieferten Geräte. Bitte wenden Sie sich an unsere Verkaufsabteilung.

Features

Garantie - Jahre: 2 RoHS konform
  • Netzunabhängiger Betrieb
  • Analoge Pegelanzeige
  • Optische und akustische Modulationskontrolle
  • Akkuladung über mitgeliefertes Netzkabel
  • Ladezustandskontrolle




Produktbeschreibung

Nach Anschluss der Antenne kann der optimale Standort für den Empfang des DCF77-Signals ermittelt werden. Der Ausschlag des analogen Meßinstruments ist abhängig von Position und Drehrichtung der Antenne. Zusätzlich werden Modulationsimpulse optisch über LED und akustisch über Summer angezeigt. Deutlich erkennbare und klar abgegrenzte Impulse dokumentieren ein stark einfallendes, störungsfreies DCF77-Signal.


Eigenschaften

Display -100dBm bis -30dBm Antennenausgangspegel

Der gemessene Pegel sollte im Bereich von -100dBm bis -42dBm liegen. Bei ausreichendem Signalstörabstand sollte die Funkuhr mit diesen Pegeln synchronisieren.
Empfangskontrolle Optisch: LED
Akustisch: Piezo-Summer
Betriebszeit ca. 8 Stunden bei vollgeladenem Akku
Elektr. Anschlüsse BNC-Antennenbuchse
Kaltgerätebuchse für Ladebetrieb
Betriebsspannung nur zum Laden 230V ca. 0.5W
Gehäuseform Bopla Kunststoff-Pultgehäuse Elegant
Abmessungen 200mm x 112mm x 64mm (B x H x T)
Temperaturbereich Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F)
Luftfeuchtigkeit Max. 85 % (nicht kondensierend) bei 40 °C
Lieferumfang Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 3m RG174 Koaxialkabel mit BNC-Steckern.
RoHS-Status des Produkts Dieses Produkt ist RoHS-konform.
WEEE-Status des Produkts Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen.
