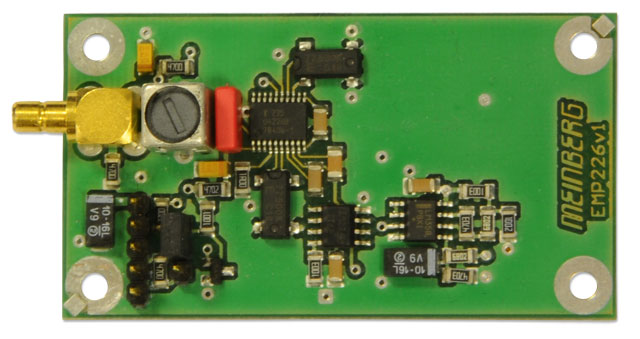

IMS - Modulare SynchronisationEMP226: DCF77 Empfänger OEM-Board
Features
- Geradeausempfänger mit Verstärkungsregelung
- Demodulierte Sekundenmarken als TTL- und LED-Ausgang
- Feldstärkeausgang
Produktbeschreibung
Eigenschaften
| Empfängertyp | Schmalbandiger Geradeausempfänger mit Verstärkungsregelung, Empfangsfrequenz: 77,5 kHz, Bandbreite: ca. 40 Hz |
| Antennentyp | DCF77 Innenantenne AI01 |
| Pulsausgänge |
Demodulierte Sekundenmarken (TTL-Pegel, aktiv low oder aktiv high über Jumper umschaltbar) zur Weiterverarbeitung Demodulierte Sekundenmarken zum direkten Anschluß einer LED Feldstärkeproportionaler Spannungsausgang zum direkten Anschluß einer LED |
| Elektr. Anschlüsse | 5-polige Stiftleiste SMB-Subminiatur-Koaxial-Stecker |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 15mA |
| Platinenformat | 63,5mm x 35mm, 1,5mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
| RoHS-Status des Produkts | Dieses Produkt ist RoHS-konform. |
| WEEE-Status des Produkts | Dieses Produkt fällt unter die B2B-Kategorie. Zur Entsorgung kann es an den Hersteller übergeben werden. Die Versandkosten für den Rücktransport sind vom Kunden zu tragen, die Entsorgung selbst wird von Meinberg übernommen. |
Downloads
Kurzinformation
Handbücher
- Handbuch (deutsch) zur Zeit nicht verfügbar.
- Manual (english) not available at current time.
Bitte beachten Sie, dass immer nur die letzte/neueste Version des Handbuchs ONLINE verfügbar ist, die nicht zwingend zu allen Produktversionen passt.
- Treiber, SDKs, Tools und Hilfsprogramme finden Sie in unserem Downloadbereich
