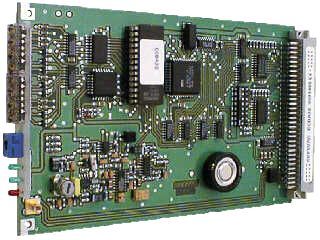

IMS - Modulare SynchronisationECBA32: DCF77 Funkuhr mit paralleler 8-Bit Schnittstelle (ECB, Europakarte)
Features
- Zeitabhängige Interruptauslösung
- 2,5mm LED-Anzeige
- ECB-Bus-Schnittstelle
- LED-Empfangsstatusanzeige
- Gepufferte Hardwareuhr
- I/O Adressdecoder, Programmierbarer Adressbereich
- Schnelle Datenübergabe durch FIFO-Speicher
Produktbeschreibung
Eigenschaften
| Empfängertyp | Schmalbandiger DCF77 Synchronempfänger mit Verstärkungsregelung, Bandbreite ca. 40Hz |
| Statusanzeigen | Modulation und Feldstärke durch LEDs angezeigt Freilauf bei Umschaltung auf Betrieb als freilaufende Quarzuhr durch LED angezeigt |
| Antennentyp | DCF77 Innenantenne AI01 |
| Display | Achtstellige 7-Segment-LED-Anzeige (2,5mm) durch Schalter in der Frontplatte umschaltbar von Uhrzeit auf Datum |
| Synchronisationszeit | Zwei bis drei Minuten bei störungsfreiem DCF77 Empfang |
| Freilaufgenauigkeit | Genauigkeit der Quarzbasis nach mind. 24-stündigem synchronen Betrieb: ±1·10-6 |
| Empfangskontrolle | Mehrfache Überprüfung des eingelesenen Sendertelegramms
Plausibilitätskontrolle über zwei vollständige Zeittelegramme |
| Pulsausgänge | Sekunden- und Minutenimpulse (TTL-Pegel), Impulslänge: 200 ms |
| Schnittstellen | ECB-Bus |
| Serielle Telegrammausgabe | 2 BCD-Stellen je Byte |
| Abmessungen der Frontplatte | 4TE/3HE (20mm x 128mm) |
| Elektr. Anschlüsse | 64-polige VG-Leiste DIN 41612 SMB-Subminiatur-Koaxial-Stecker |
| Backup-Batterietyp | Bei Ausfall der Versorgungsspannung Betrieb der Hardwareuhr auf Quarzbasis für min. 150 Stunden (Kondensator-Pufferung) Option: Pufferung mittels Lithiumbatterie (Lebensdauer: 10 Jahre) |
| Betriebsspannung | +5 V DC |
| Stromaufnahme | ca. 120 mA |
| Platinentyp | Europakarte |
| Platinenformat | 160 mm x 100 mm, 1,5 mm Epoxy |
| Temperaturbereich | Betrieb: 0 ... 50 °C (32 ... 122 °F)
Lagerung: -20 ... 70 °C (-4 ... 158 °F) |
| Luftfeuchtigkeit | Max. 85 % (nicht kondensierend) bei 40 °C |
| Lieferumfang | Zum Lieferumfang gehören eine aktive Ferritantenne AI01 und 5m RG174 Koaxialkabel mit SMB-Buchsen. Optional: AW02 mit RG58 und Adapterkabel, andere Kabellängen |
| Optionen | Setzbetrieb über Taster |
| RoHS-Status des Produkts | Dieses Produkt fällt nicht unter den Wirkungsbereich der RoHS-Richtlinie. |
| WEEE-Status des Produkts | Dieses Produkt fällt nicht unter die WEEE Regelung. |
